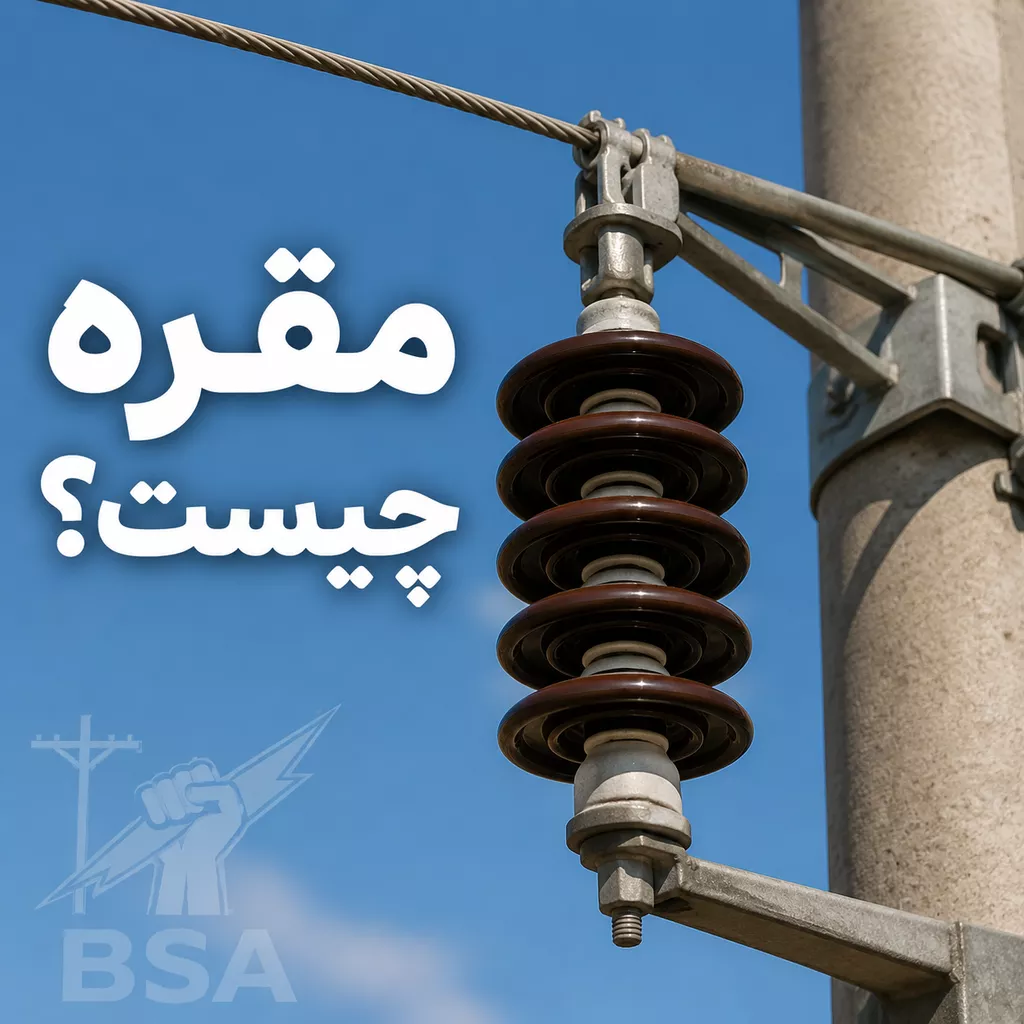

مقره یک قطعه عایق الکتریکی است که سیم‌های رسانا برق را از تماس مستقیم با سازه‌های فلزی، تیرهای بتنی یا زمین جدا می‌کند و مانع عبور جریان الکتریکی می‌شود. این قطعه نه تنها ایمنی سیستم برق‌رسانی را تأمین می‌کند، بلکه در برابر نیروهای مکانیکی ناشی از وزن سیم‌ها، باد، یخ‌زدگی و لرزش هم مقاومت عالی نشان می‌دهد. انتخاب مقره نادرست، یکی از اصلی‌ترین دلایل خاموشی‌های ناگهانی، آتش‌سوزی‌های الکتریکی و هزینه‌های تعمیر و تعویض بالا در شبکه‌های توزیع و انتقال برق است.
مقره چیست و چه وظیفه‌ای در شبکه برق‌رسانی دارد؟
مقره (Insulator) قطعه‌ای است که جریان الکتریکی را به شدت مهار می‌کند و سیم‌های رسانا را از محیط اطراف جدا می‌کند. وظیفه اصلی آن دو مورد است:
نقش مکانیکی مقره:
تحمل وزن سیم‌ها، نیروی کششی، باد، یخ‌زدگی و لرزش بدون ایجاد شکستگی یا قوس الکتریکی.
نقش الکتریکی مقره:
ایجاد فاصله خزشی به گونه‌ای که جریان الکتریکی روی سطح مقره حرکت کند و به محیط اطراف نشت نکند.
بدون این دو نقش، برق‌رسانی ناپایدار و خطرناک خواهد بود.

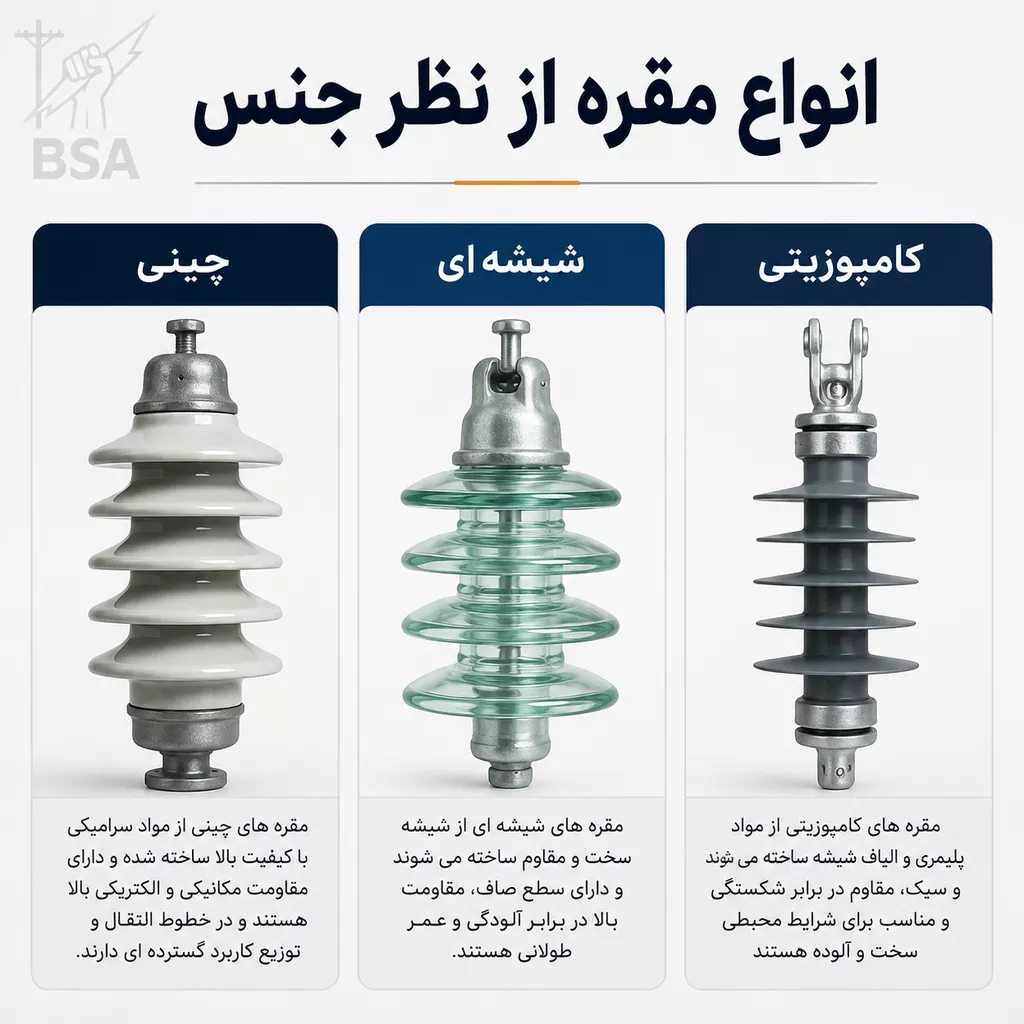

انواع مقره از نظر جنس
مقره‌ها از جنس‌های مختلفی ساخته می‌شوند که هر کدام مزایا و معایب خاص خود را دارند.
|
جنس مقره |
مزایا | معایب |
مناسب‌ترین کاربرد |
|
چینی (پرسلان) |
دوام بالا، مقاومت در برابر شرایط جوی، متداول‌ترین جنس در شبکه‌های ایران | سنگین، شکننده در برابر ضربه شدید | خطوط توزیع فشار متوسط، پست‌های استاندارد |
| شیشه‌ای | تشخیص آسان خرابی ظاهری، مقاومت سطحی خوب | حساس به ضربه، امکان خردشدگی ناگهانی |
خطوط انتقال و زنجیره‌های آویزی |
|
کامپوزیتی (پلیمر) |
سبک، مقاومت عالی در آلودگی و رطوبت، نصب آسان | حساسیت به کیفیت پوشش بلندمدت، هزینه اولیه بالاتر | مناطق صنعتی، ساحلی، آلوده و پروژه‌های جدید |
| پلاستیکی | بسیار سبک، مناسب ولتاژ ضعیف داخلی | مقاومت پایین در برابر ولتاژ بالا و شرایط محیطی سخت |
تجهیزات داخلی تابلوها و ولتاژهای پایین |
انواع مقره از نظر کاربرد
مقره‌ها را می‌توان بر اساس کاربرد به دسته‌های مختلف تقسیم کرد.
- مقره آویزی (بشقابی): دیسک‌های جداگانه که روی سیم آویزان می‌شوند. تعداد دیسک‌ها بر اساس ولتاژ خط محاسبه می‌شود تا فاصله عایقی استاندارد ایجاد شود.
- مقره کششی: برای نقاط انتهایی، زاویه‌دار و انحرافی خط که نیروی کششی بسیار بالاست.
- مقره مهاری: پایه‌های نگهدارنده سیم‌های مهار روی تیرهای برق.
- مقره اتکایی و عبوری: داخل پست‌ها و تابلوها برای عبور ایمن سیم از بدنه فلزی یا نگهداری تجهیزات.
- مقره سوزنی (پین): مناسب خطوط توزیع فشار متوسط (۲۰ کیلووات) که به صورت میخی روی پین تیر نصب می‌شود.
جدول انتخاب مقره بر اساس ولتاژ
همچنین هنگام انتخاب مقره باید ولتاژ شبکه برق رسانی را نیز درنظر گرفت.
|
سطح ولتاژ |
نوع مقره پیشنهادی | حداقل تعداد دیسک | فاصله خزشی توصیه‌شده |
| ولتاژ ضعیف (کمتر از ۱۰۰۰ ولت) | پلاستیکی یا چینی سوزنی | — |
۲۰–۳۰ میلی‌متر |
|
فشار متوسط (۲۰–۶۰۰ کیلوولت) |
سوزنی یا کامپوزیتی | ۴–۸ | ۲۵–۳۵ میلی‌متر |
| فشار قوی (بالای ۶۰۰ کیلوولت) | آویزی بشقابی یا کامپوزیتی | ۱۲–۲۵ |
۳۵–۴۰ میلی‌متر |
تاثیر فاصله خزشی و سطح آلودگی در انتخاب مقره
فاصله خزشی، مسیر حرکت جریان الکتریکی روی سطح مقره است و در مناطق آلوده باید مدنظر قرار گرفت. مقره‌های Anti-fog (با چترهای بلندتر) برای کاهش زهکشی و تخلیه سطحی رطوبت طراحی شده‌اند.
|
سطح آلودگی |
فاصله خزشی مورد نیاز (mm/kV) | نوع مقره پیشنهادی | مثال منطقه ایران |
| خیلی کم (سطح A) | ۱۶–۲۰ | چینی معمولی |
مناطق خشک و تمیز |
|
کم (سطح B) |
۲۰–۲۵ | کامپوزیتی یا چینی | مناطق جنوبی |
| متوسط (سطح C) | ۲۵–۳۱ | کامپوزیتی با پوشش ضدآلودگی |
مناطق صنعتی |
|
زیاد (سطح D-E) |
۳۱–۴۵ | کامپوزیتی یا آویزی با پوشش ویژه |
مناطق ساحلی و صنعتی |

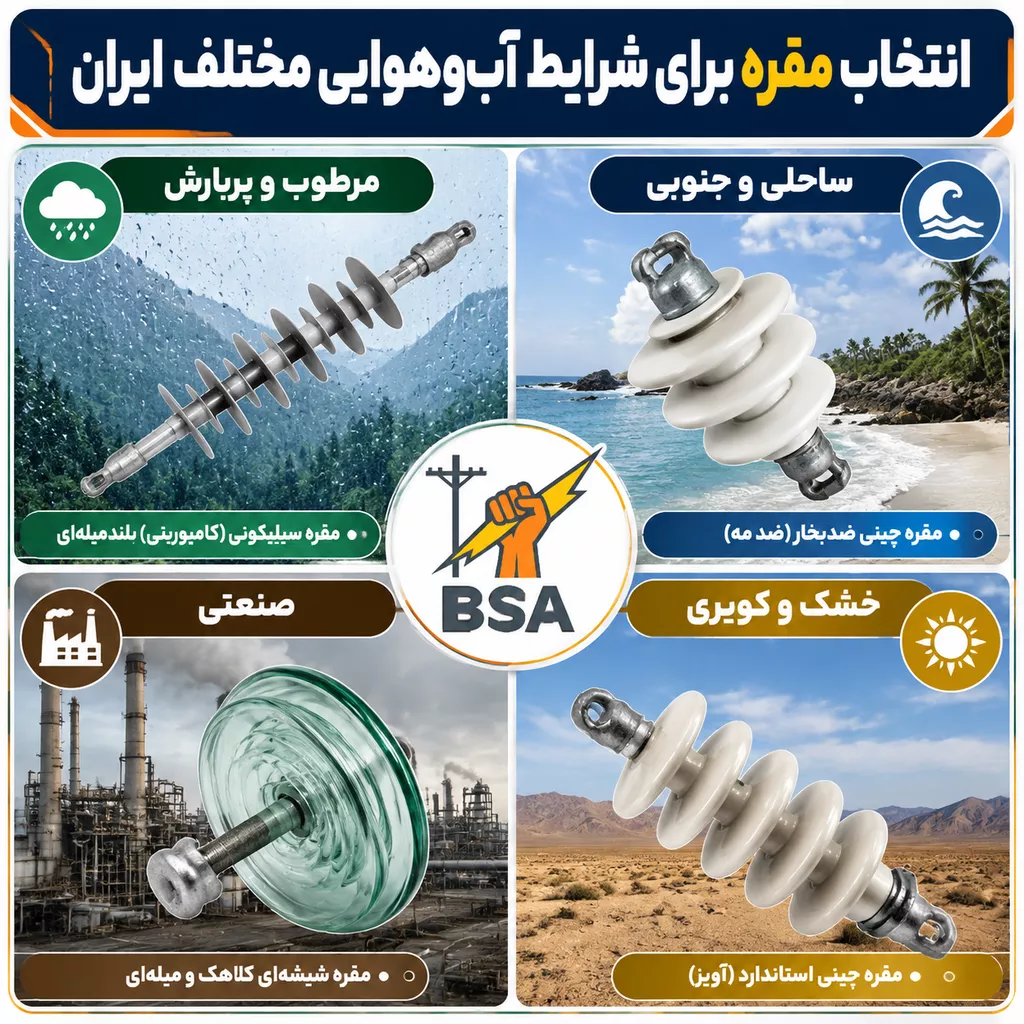

مقره مناسب مناطق مختلف آب و هوایی ایران
ایران کشوری چهارفصل با آب و هوای متنوع می‌باشد. انتخاب مقره صحیح می‌تواند عمر سیستم را چند برابر کند.
- مناطق شمالی (مرطوب و پربرف): مقره‌های با دامنه چتری بلندتر و پوشش ضد یخ‌زدگی.
- مناطق جنوبی (گرم، شرجی و صنعتی): مقره کامپوزیتی با پوشش ضدآلودگی و مقاومت بالا در برابر نمک.
- مناطق کویری (گرد و غبار): مقره ضد مه (Anti-fog) با سطح صاف و چترهای بلند.
علائم و روش تشخیص خرابی مقره
علائم ظاهری خرابی مقره شامل ترک‌خوردگی، شکستگی پره‌ها، تغییر رنگ غیرعادی، آثار سوختگی، جرقه یا آلودگی شدید سطحی است.
- تست مقاومت عایقی مقره با مگر: مقره سالم باید مقاومت بیش از ۱۰۰ مگااهم نشان دهد (بسته به ولتاژ).
- جدول زمان‌بندی تعویض:
|
شرایط محیطی |
دوره بازرسی چشمی | زمان تعویض پیشنهادی |
| عادی | سالی یک بار |
هر ۱۰–۱۵ سال |
|
آلوده یا مرطوب |
هر ۶ ماه | هر ۵–۸ سال |
| ضربه شدید یا آتش‌سوزی کوچک | فوری |
فوری |
استانداردهای مقره برق
استانداردهای اصلی بین‌المللی و ملی مقره عبارتند از:
- IEC 60305:2021 (مقره سوزنی سرامیکی یا شیشه‌ای)
- IEC 60433:2021 (مقره آویزی سرامیکی)
- IEC TS 60815 (معیار آلودگی و فاصله خزشی)
- استاندارد ملی ایران (ISIRI) و نحوه استعلام کد استاندارد از شرکت استاندارد و تحقیقات صنعتی ایران.
نصب مقره روی انواع تیربرق بتنی
شکل مقطع تیر برق تاثیری در انتخاب مقره ندارد. مورد اصلی مدنظر باید ارتفاع تیر برق باشد که مستقیم با میزان ولتاژ و جریان الکتریکی شبکه در ارتباط است. تیرهای برق بتنی شرکت برق صنعتی آباده با دو نوع اصلی تولید می‌شوند: تیر گرد بتنی پیش‌تنیده و تیربرق بتنی چهارگوش H.
- تیربرق بتنی ۹ متری: مقره سوزنی یا چتری مناسب نصب روی پین.
- تیربرق بتنی ۱۲ متری: مقره آویزی یا کششی برای تحمل نیروی بیشتر.
- تیربرق بتنی ۱۵ متری: مقره کامپوزیتی یا آویزی با تعداد دیسک بالاتر برای فاصله عایقی کافی.
سوالات فنی و تحلیلی درمورد مقره
حال تیم فنی برق صنعتی آباده به چند پرسش اساسی درباره مقره جواب می‌دهد.
مقره چیست؟
مقره قطعه‌ای عایق است که سیم‌های رسانا را از سازه فلزی جدا کرده و جریان الکتریکی را مهار می‌کند.
بهترین نوع مقره کدام است؟
به ولتاژ، آلودگی و شرایط محیطی بستگی دارد. در ایران مقره کامپوزیتی در مناطق صنعتی و مرطوب معمولاً بهترین انتخاب است.
آیا مقره چینی همیشه قدیمی و نامناسب است؟
خیر، مقره چینی در خطوط توزیع فشار متوسط هنوز گزینه بسیار اقتصادی و با دوام بالایی است.
چرا مقره خراب می‌شود؟
ضربه، آلودگی سطحی، رطوبت، اضافه‌ولتاژ، فرسودگی پوشش پلیمری یا کیفیت ساخت پایین.
مقره بوشینگ چیست؟
مقره عبوری است که برای عبور ایمن سیم از دیواره ترانس یا تابلوهای فلزی استفاده می‌شود.
